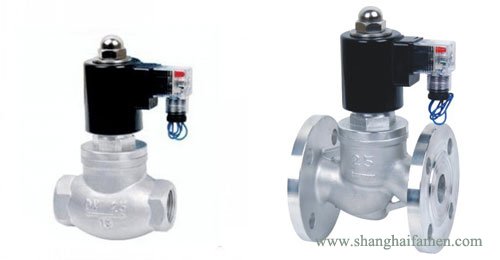

ZBSF全不銹鋼電磁閥

發布時間：2016-11-07　瀏覽：次

ZBSF全不銹鋼電磁閥使用說明：
ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的最為廣泛的一種控制閥，它通過接收電控信號能自動開啟或關閉，實現對管道中的流體的通斷或流量調節控制。ZBSF不銹鋼電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等行業和領域，廣泛應用于人們?nèi)粘Ｉ钤O(shè)施中，ZBSF系列不銹鋼電磁閥特別適用于腐蝕性液體、超凈液體、食用液體、腐蝕氣體、超凈氣介質的控制等。

ZBSF全不銹鋼電磁閥制造標準：

工作介質	腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y
介質溫度(℃)	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公稱壓力(Mpa)	1.6
工作壓力(Mpa)	0 - 1.6
電源電壓	AC220V,其余規格可作特殊訂貨
額定流量系數(KV)	按JB/T352-94規定
泄漏量(m1/min)	按JB/T352-94.F規定
公稱通徑	10	15	20	25	32	40	50
功耗(AV	AC≤70VA			AC≤70VA

ZBSF全不銹鋼電磁閥安裝結構尺寸：

DN	L	H	D	D1	D2	b	f	n_d
10	115	148	90	60	41	14	2	4-￠14
15	115	148	95	65	46	14	2	4-￠14
20	115	148	105	75	56	16	2	4-￠14
25	125	148	115	85	65	16	3	4-￠14
32	150	182	140	100	76	18	3	4-￠18
40	160	182	150	110	84	18	3	4-￠18
50	190	192	160	125	99	20	3	4-￠18

ZBSF全不銹鋼電磁閥優點：
耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好；
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施；
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損；
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。

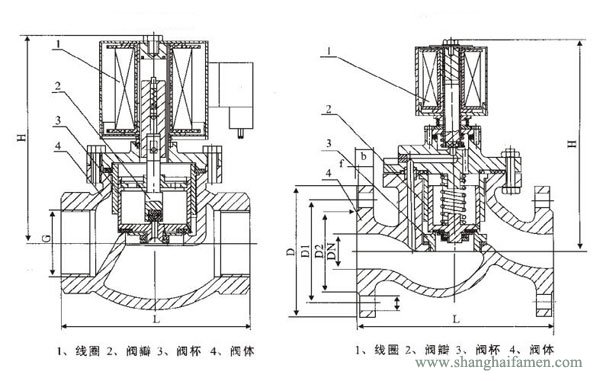

ZBSF全不銹鋼電磁閥結構圖：

ZBSF電磁閥結構圖
