當前位置：首頁 > 產品中心 > 電磁閥 > 防爆電磁閥 > 超高壓防爆電磁閥超高壓防爆電磁閥
超高壓防爆電磁閥生產廠家，上海川耐閥門防爆超高壓電磁閥規格型號齊全，結構尺寸標準，超高壓防爆電磁閥生產設計嚴格按照EX系列防爆標準生產、測試，質量穩定可靠，防爆超高壓電磁閥廣受用戶好評和信賴，上海川耐專業生產的超高壓防爆電磁閥廣泛應用于實驗裝備、測試設備、化工、燃氣控制、液壓系統、礦山機械、壓縮機、空分設備、超高壓泵站、清洗設備、機器制造等系統和設備控制上。
超高壓高壓電磁閥型號規格：
公稱通徑 DN1-50mm
原理結構 先導活塞式
壓力范圍 70bar~1000bar
閥體材質 SS304
密封材料 FKM、PTFE、紫銅
環境溫度 -10℃～+60℃
流體溫度 C2組:-20℃～80℃，C3組:-20℃~120℃ C4組:-20℃～180℃
適用流體 氣體、液體（無固體雜質）
流體粘度 ≤22mm2/S
連接方式 內螺紋
安裝方式 水平，線圈向上
防護等級 普通型IP54、防爆型IP65

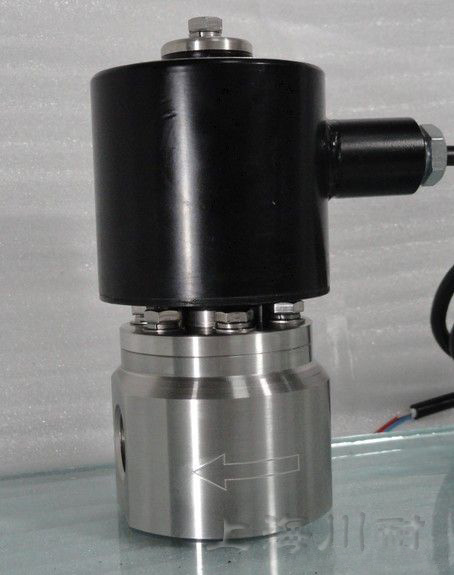

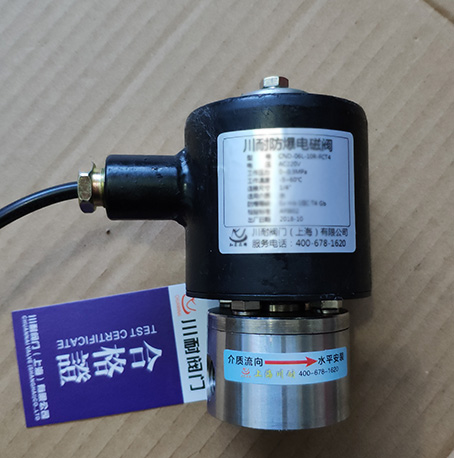

高壓防爆電磁閥
防爆超高壓電磁閥生產標準：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
E 防爆型 防爆等級：Ex dⅡCT4/T5
J 配節能模塊 降低線圈溫升和功耗，延長線圈壽命
*國家級防爆監督站檢驗合格
*節能模塊暫時沒有防爆型
防爆型超高壓電磁閥安裝接線規格：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率 通徑≥10mm且≥250bar,DC24為60W；其余為25W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型： M16＊1.5，1.5M導線
以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。
超高壓防爆電磁閥技術參數：
| 型號規格 | 接口G | 通徑[mm] | Kv值 | 最小壓差 | 最大工作壓力［bar］ | 外形尺寸[mm] | ||||
| 超高壓 | 超超高壓 | 超高壓 | 超超高壓 | L | H | H1 | ||||
| DN02H | 1/8、1/4 | 2.0 | 0.02 | 5 | 10 | 分7個級別：70、100、150、200、250、300、400bar |
分6個級別：450、500、00、800、900、1000bar |
50 | 115 | 125 |
| DN03H | 1/8、1/4 | 3.0 | 00.08 | 5 | 10 | 60 | 155 | 165 | ||
| DN05H | 1/8、1/4 | 5.0 | 0.16 | 5 | 10 | 60 | 155 | 165 | ||
| DN06H | 1/4、3/8 | 6.0 | 0.32 | 5 | 10 | 62 | 155 | 165 | ||
| DN08H | 1/4、3/8 | 8.0 | 0.54 | 5 | 10 | 62 | 155 | 165 | ||
| DN10H | 3/8、1/2 | 10 | 0.8 | 5 | 10 | 62 | 155 | 165 | ||
| DN15H | 1/2、3/4 | 15 | 1.4 | 5 | 10 | 80 | 180 | 190 | ||
| DN20H | 1/2、3/4 | 20 | 2.8 | 5 | 10 | 90 | 200 | 210 | ||
| DN25H | 3/4、1 | 25 | 5.0 | 5 | 10 | 100 | 225 | 235 | ||
| DN32-50H | 11/4、2 | 32~50 | 10 | 20 | ||||||

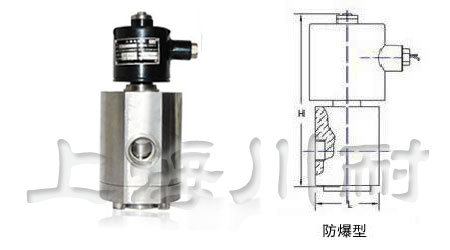

超高壓防爆電磁閥結構圖：
