不銹鋼先導式燃氣電磁閥使用介紹：
不銹鋼先導式燃氣電磁閥適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。不銹鋼先導式燃氣電磁閥廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
不銹鋼先導式燃氣電磁閥規格型號標準：
公稱通徑 DN25-350
原理結構 先導式
閥體材質 鑄鋼
密封材料 PTFE、紫銅
環境溫度 -30℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C1:-10~60℃, C2:-20~90℃
適用流體 水、氣、油等介質
流體粘度 ≤22mm2/S（50mm2/S以下可特制）
連接方式 法蘭式
安裝方式 水平，線圈向上（其它方式請咨詢)
防護等級 防爆型IP65、普通型IP54

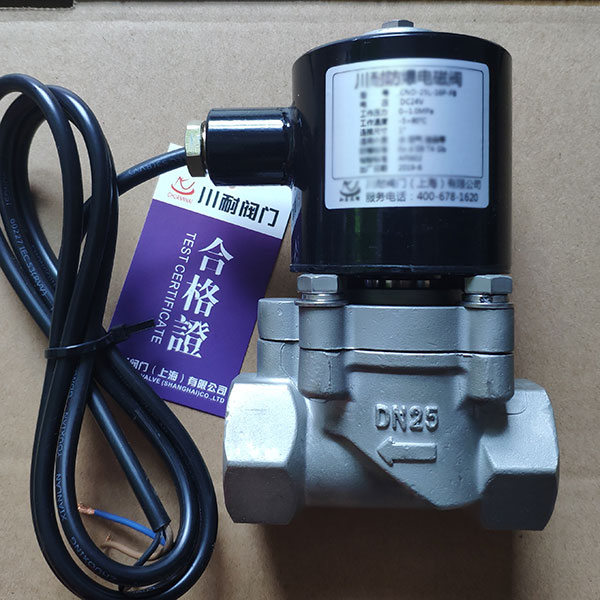

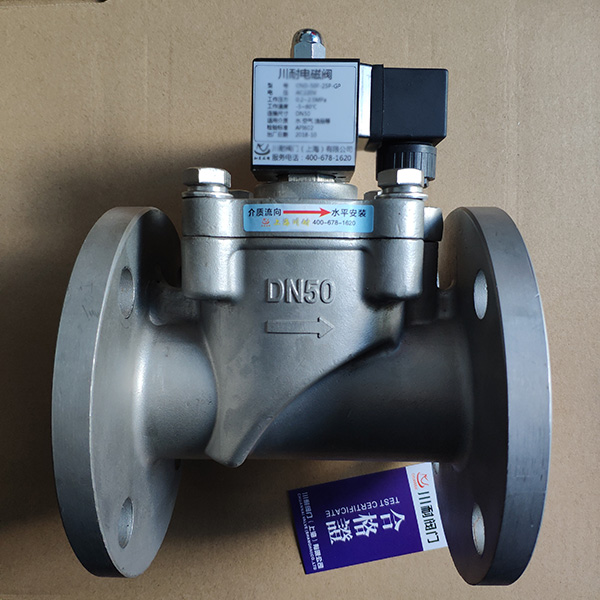

不銹鋼先導式燃氣電磁閥
不銹鋼燃氣先導式電磁閥如何選型：
代號 功能名稱 功能說明
K 常開型 通電閥關，斷電閥開
S 帶手動操作 可手動打開或關閉本閥
1.國家級防爆監督站檢驗合格
2.防爆型環境溫度:-20℃～+50℃,介質溫度應在防爆允許范圍內。
先導式燃氣不銹鋼電磁閥的接線規范：
常規電壓 220V AC 50/60Hz24V DC
DC：220V、110V、48V、12V
特制電壓 AC 50/60Hz：380V110V48V
電壓公差 ±10%
電氣連接 普通型：標準接線盒;
防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）
不銹鋼先導式燃氣電磁閥尺寸規格表：
| 材質 | 型號規格 | 通徑[mm] | Kv值 | 最小壓差[bar] | 最大工作壓力[bar] | 功率[VA/W] | 特制常閉型工作壓力范圍[bar] | |
| 常閉型 | 常開型 | |||||||
| 不 銹鋼 |
DN20 | 20 | 5.4 | 0.5 | ||||
| DN25 | 25 | 8.5 | 0.5 | 16 | 10 | 30、40 | 1~25, 3~40 | |
| DN32 | 32 | 14 | 0.5 | 16 | 10 | 30、40 | 1~25, 3~40 | |
| DN40 | 40 | 18 | 0.5 | 16 | 10 | 30 | 1~25, 3~40 | |
| DN50 | 50 | 28 | 0.5 | 16 | 10 | 30 | 1~25, 3~40 | |
| DN65F | 65 | 42 | 1 | 16 | 10 | 30 | 1~25, 5~40 | |
| DN80F | 80 | 65 | 1 | 16 | 10 | 30 | 1~25, 5~40 | |
| DN100F | 100 | 100 | 1 | 16 | 10 | 30 | 1~25, 5~40 | |
| DN125F | 125 | 180 | 1 | 16 | 10 | 30 | 1~25, 5~40 | |
| DN150F | 150 | 250 | 1 | 16 | 10 | 30 | 1~25, 5~40 | |
| DN200F | 200 | 420 | 1.5 | 16 | 10 | 50 | 5~25 | |
| DN250F | 250 | 660 | 1.5 | 16 | 10 | 50 | 5~25 | |
| DN300F | 300 | 890 | 2 | 16 | 10 | 50 | 5~25 | |
| DN350F | 350 | 1060 | 2 | 16 | 10 | 50 | 5~25 | |

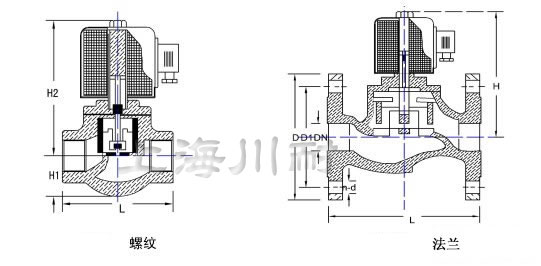

不銹鋼先導式燃氣電磁閥結構安裝圖：
